造纸机中刮刀的组成及功能

造纸机中刮刀的组成及功能：

造纸机中的刮刀一般由刮刀座、刮刀架、加压/提升装置、摆动装置、刮刀片等组成，还包括轴承、轴颈等附属部件(图1)。

1、刮刀座

刮刀座的硬度必须经过十分严格的计算、设计和生产，这个结构要求能够在适当位置支撑刮刀架和刮刀片，在湿部使用的刮刀座必须镀上高质量不锈钢或者直接用不锈钢制造以防腐蚀，对于干燥部使用的刮刀座来说，油漆的碳钢结构就足够了。

同时还需要依照不同的纸机幅宽来设计刮刀座横截面，对一个复杂的三角或四角的截面焊接来说，任何一个角度必须确保整体偏差不大于12mm。刮刀座根据使用位置的不同还包括不同的结构，比如用于转向辊、部分压榨辊的刮刀中，铲子、白水收集托盘和管道也是主要组成部分。

2、刮刀架

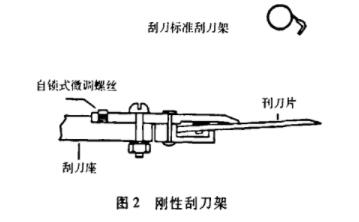

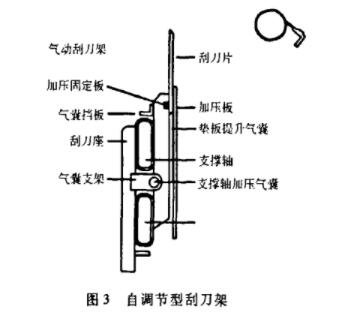

刮刀架是使刮刀片保持在其操作位置的一部分，刮刀架必须有合适的设计，使刀片容易迅速的插入和移动，并且使刮刀固定在适当位置。刮刀架有很多类型，其中两种是常用的。一种是刚性型刀架(图2)，固定好后，当接触表面发生变化时不能自动调整。第二种类型是灵活型或称自我调节型的刀架(图3)。当刮刀座位置发生变化或是加压压力发生变化时这种结构可进行自动调整。气管由液压或压缩空气作用充满。气管提供充足的灵活性来依照接触的表面而变化。

3、刮刀片

刮刀片是和辊子表面接触并且实现刮刀功能的一部分。刮刀片的材料可以是很多不同种类的金属(如钢、铜、不锈钢等)和非金属材料(高密度聚乙烯、玻璃纤维、碳纤维等)，每种材料的类型根据所需要刮刀硬度的不同，依照使用部位和辊子表面的材料而制定。

4、轴颈

轴颈是刮刀座与轴承连接的装置，位于造纸机的操作侧和传动侧。轴颈的设计不仅要承受刮刀座的重量，也要承受刮刀摆动时的作用力。轴颈的定位非常重要，一个刮刀，在没有施加任何外部力量的情况下，自身重力下加到辊子上的力量应不少于9-13kgf/m2。由于这个原因，所以移动刮刀位置是比较困难的，并且，如果是刚性刮刀架，改变刮刀的加压压力需要重新对轴颈进行设计。

5、轴承

刮刀的轴承通过轴颈支撑使刮刀保持在适当的位置。轴承设计是非常多样化的，因此选择正确的轴承是很重要的，选择正确的轴承取决于刮刀是固定的还是摆动的、是在湿部或者干部应用、还是在高温的环境应用等等因素。

6、加压/提升装置

这个机械装置用于刮刀的加压和提升，根据刮刀架的不同类型有几种不同的方式，从一个简单的重力凸轮加压提升装置到一个复杂的通过气缸来实现的系统等。这种加压/提升装置只是用于与刚性刮刀架的联合使用。自我调节型的刮刀架在运行期间要求刮刀座严格地由螺拴或气缸固定，如果不能保证这点将不能达到机械加压装置所带来的效果，改变刮刀加压压力可以通过调节气囊加压压力来实现。

7、摆动装置

最普通的刮刀摆动装置是电机与减速器结合利用凸轮达到摆动动作的。刮刀摆动装置的用途是以固定的速率向前移动刮刀座。相对于辊面来说，这是一个切断动作，从而帮助刮刀片从辊子上除去污染物。

同样，刮刀片在高速运转的辊子表面使用时会磨损，通过不断的摆动会除去一些细小的纸毛和使刀口磨损的颗粒。
