造纸机中刮刀在各部位的应用

刮刀是造纸机中常见的一种机械装置，分为两大类型：一类为辊筒等清洁用的刮刀(包括网部/压榨部辊筒、烘缸、压光辊、卷取辊)；另一类为功能性刮刀，比如：涂布刮刀、起皱刮刀等。本文主要谈谈辊筒清洁刮刀。刮刀通过保持刀片在固定位置，在相同压力下来回摆动来清除辊筒/烘缸面的污染物和水，比如在光面压榨辊上摆动以除去那些因纸面破裂而产生的碎片。当用于导辊清洁，并且和喷淋系统一起使用时，刮刀就是保持织物清洁的一件有效的工具，因为大部分的机器表面污染物会从织物转移到光面辊上。刮刀常用于清除这些污染物从而阻止污染物积聚和再污染或者损坏织物。

（1）网部刮刀(图4)

网部包括长网造纸机网部、夹网成形器和混合式网部，刮刀用在胸辊、伏辊、内部导网辊和外部导网辊上。胸辊的刮刀要求一个挡板来确保白水从刮刀座直接进入白水盘，对内部导网辊来说，白水接盘的喷管必须是直接从刮刀流入成形织物的方向。对长网造纸机的外部导网辊来讲，不需要特殊的水处理装置，水直接流入网部白水盘处。对于双网成形器和混合成形器，需要应用特殊的设计，用整个白水盘接水和除去辊筒上的纤维。当内部导网辊或外部导网辊的是自动调偏辊或张紧棍时，在运行期间要求有特殊的托架来确保刮刀与辊子保持在固定的相对位置。

（2）压榨部刮刀(图5)

压榨顶辊上的刮刀的主要功能是及时清除转移纸页在压榨辊上断裂时产生的损纸。当纸页在压榨辊上突然断裂时，如果纸页没有及时从辊子上转移走，将导致织物(压榨毛布)被烧坏而不能用。刮刀清除纸页的功能也是利用刮刀来达到辊筒的清洁功能，因此，刮刀座的设计必须是非常坚固，还应该包括一个接住清除来的纸页的走台或纸页运输装置。

毛布导辊上的刮刀可以使织物得到最佳的免费清洁，尤其是接触毛布纸页面的导辊上的刮刀作用更明显。因为污染物中的碎纸、细小纤维和其他小固体会从压榨毛布转移到光滑辊筒表面，刮刀会清除这些污染物，防止它们积聚过多而污染压榨织物。刮刀在此位置上通常还包含一个碎屑接料盘，防止碎屑落到压榨辊上。

中间压榨辊刮刀通常与喷淋系统一起使用，目的是从辊子表面除去污染物和水膜。

（3）干燥部刮刀

烘缸刮刀安装在每个烘缸的导出位置，保持烘缸的清洁，从而改进在烘缸表面和纸张之间的热量传递效率。

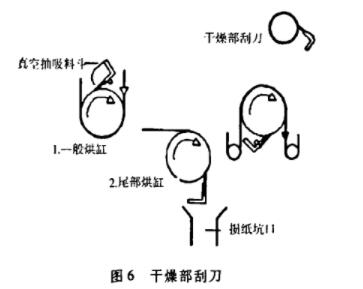

图6介绍了刮刀在烘干部常见的三个位置的应用。当刮刀如图6的：“1”中所示安装，刮刀座作为一个纸屑托盘收集碎片来防止它向后坠入烘缸和纸页之间。尾部烘缸上的刮刀如图6的“2”中所示安装，会导引纸页进入损纸坑。

（4）压光机刮刀

图7介绍了刮刀在压光机部分的应用。当安装在压光机的底部或压光机底辊上的时候，刮刀的功能是铲除因断纸而产生的纸页，使其直接进入损纸坑。因为铲除纸页的功能，刮刀座一定要使用坚固耐用的设计。中间辊的刮刀则优先用于对辊子的污染物进行清洁。

（5）卷取缸刮刀

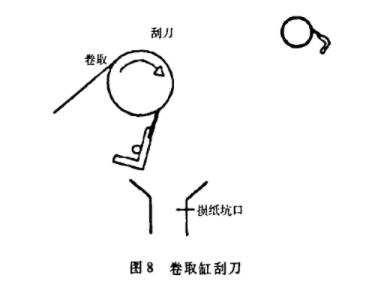

图8说明的是卷取缸刮刀，此位置上刮刀的功能是在发生断纸的情况下铲除卷取缸上的纸页，因为需要铲除纸页，所以必须使用耐用的刮刀装置。
