造纸机基础板安装技术

造纸业在我国正处在飞速发展阶段，随着造纸机向着大型及高速方向发展，原来预留孔洞地脚螺栓的基础板安装方法正趋向淘汰，新的安装方法及高精度测量手段已经成为主流。本文重点介绍造纸机基础板安装方法及安装工序等。

现代造纸业在我国正处在迅速发展阶段，近年来越来越多的先进造纸机进入我国，造纸机的安装精度直接关系着造纸机的运行状态和运行车速的提高。造纸机基础板安装在造纸机安装中占有重要地位，如果掌握了造纸机基础板安装，基本上就能完成整条造纸机生产线的安装。基础板的制作质量、安装精度直接影响造纸机的正常运行。造纸机基础板安装前需先进行地脚螺栓的安装找正，一次灌浆，再进行基础板的安装找正，最后进行二次灌浆。

造纸机基础板安装技术要求：

（1）基础板加工要求

目前造纸机基础板大多由造纸机械厂家提供，基础板材质为HT250。为了提高基础板的应力变形和加工精度，化学成分与以下数据相近：ω（C）3.07%，（Si）1.36%，ω（Mn）1.16%，ω（S）0.07%，ω（p）0.051%，ω（Cr）0.45%，ω（Cu）0.5%。

力学要求性能：室温(25℃条件下ab>250MPa。要求基础板的6个平面都进行加工，上平面光洁度为6.3μm，平面度为0.05mm/m；需划出基础的中心线(宽0.5mm、深0.5mm的倒三角形)，便于基础板粗调时使用。灌浆时为排除灌浆料中的空气，基础板应加工若干排气孔。所有地脚螺栓孔距公差都要求控制在±0.5mm以内；为消除内应力，基础板应经二次时效处理。

（2）基础板地脚螺栓的安装

目前，基础板安装方式主要有3种：预留孔安装法、预埋钢板安装法、预埋地脚螺栓安装法。

1、预留孔安装法

在一些中小型造纸机及国产浆板机上，基础板安装仍采用地脚螺栓预留孔安装法。预留孔安装是指根据造纸机基础板的地脚螺栓尺寸，事先在土建施工时留出孔洞，将基础板放好，将地脚螺栓穿过基础板放入孔洞后，进行找正，对地脚螺栓进行灌浆。预留螺栓孔法安装基础板由于采用土建预留孔、粗调后一次灌浆，再精调最后二次灌浆的工艺，故地脚螺栓锚固强度较差。此方法安装误差较大，较难校正，安装时间较长。

2、预埋钢板安装法

预埋钢板安装法是以德国VOITH公司为代表的安装方法，该方法是在造纸机基础梁土建施工阶段在基础板地脚螺栓位置设置预埋板，基础板安装时将基础板地脚螺栓焊接在预埋板上。如安徽景丰纸业1万吨/高档卷烟纸造纸机基础板即采用这种安装方式安装。

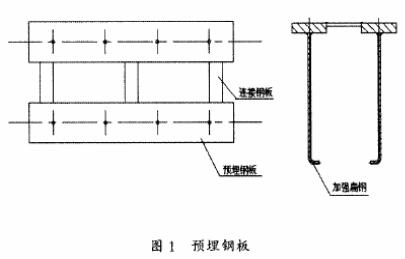

如图1所示，制作好预埋钢板并校正，减少焊接引起的弯曲变形，在土建布好钢筋，固定好模板后，在基础板地脚螺栓位置预埋。

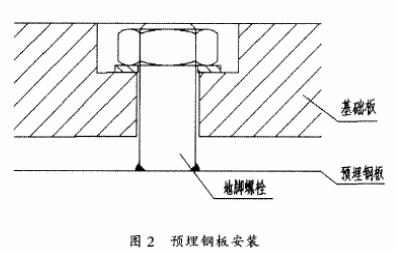

基础板安装一般以网部伏辊纵向中心线为基准，分四组向造纸机首尾方向推进。基础板初找后将基础板地脚螺栓点焊接在预埋板上，见图2。所有地脚螺栓点焊好后，吊开基础板，完成地脚螺栓焊接工作，要求焊接牢固，地脚螺栓满焊后，再将基础板吊回原位进行精找。

采用该方法进行基础板安装的特点：第一，辅助钢材用量少，和土建不产生交叉施工；第二，地脚螺栓焊接质量要求高，基础板需要吊装两次，因此吊装工作加大；第三，基础板调整时，基础板必须逐块对正，不能产生歪斜。

3、预埋地脚螺栓安装法

预埋地脚螺栓安装法是以芬兰MESTO公司为代表的安装方法。该方法是在土建进行造纸机基础梁施工时，配合土建进行造纸机基础板地脚螺栓安装，土建进行砼基础梁浇筑时将地脚螺栓浇筑在基础梁里面，在基础板安装时，将基础板安装在对应的地脚螺栓位置，将地脚螺栓穿过基础板栓孔。如景兴12#造纸机、45万吨/年高档牛皮箱板纸造纸机基础板即采用这种安装方式安装。

预埋地脚螺栓安装法流程如图3，安装前先根据基础板的孔位，用方钢焊接模拟基础板，并在上面钻上与相应位置基础板相同孔径和孔距的孔，如图4根据基础板螺栓孔位置、大小尺寸、螺栓孔数确定所用型材长度、大小、数量。一般情况下，螺栓孔大小在φ30mm左右，可用选用50mm-80mm的方钢。边框的型材长度，依据基础板纵向两端最远螺栓孔距离再加100mm-200mm，框内型钢的长度依据基础板横向两端最远螺栓孔距离减去型材宽度确定，螺栓孔数量决定型材数量。在组对焊接模拟基础板时应保证模拟基础板上下端面水平。在模拟基础板上划线钻孔，划线时螺栓孔中心距离尺寸偏差、对角线偏差控制在±0.5mm，螺栓孔大小偏差控制在±0.5mm。

模拟基础板的安装是一项较细致的工作，要在土建已布好钢筋、做好基础大梁模板后进行。模拟基础板一般都制成一个个的方钢框架组，每组方钢框架组都必须被调整在正确的空间位置上，且应牢靠固定，以免浇灌基础混凝土时，因震动或磕碰而移位。模拟基础板的固定一般采用工字钢或槽钢吊住，工字钢或槽钢用膨胀螺栓固定在楼面上，见图5。

模拟基础板固定后，对地脚螺栓位置进行复核，地脚螺栓位置偏差范围为±1mm，标高偏差为+5mm；同侧相临两块模拟基础板距离偏差范围为±1mm；两侧相对应的模拟基础板跨距偏差不得大于2mm。将模拟基础板穿挂地脚螺栓，并用水准仪调整地脚螺栓的标高，用两个螺母将地脚螺栓固定于模拟基础板上。地脚螺栓经验收合格，与主梁一起整体进行混凝土浇筑。浇筑时，浆料、振动棒不得直接触击地脚螺栓及其固定钢架，以免地脚螺栓松动影响精度。

采用预埋地脚螺栓基础板安装方法的特点：第一，辅助钢材用量大，制作样板及固定样板需要大量钢材；第二，地脚螺栓预埋阶段精度要求高，基础板安装阶段则较为容易，不用对基础板横向和纵向进行刻意精调。

（3）基础板的安装找正

在地脚螺栓安装找正进行一次灌浆(采用预埋钢板的方法再焊好地脚螺栓)后，即可进行基础板的安装找正。将基础板清洁干净后，对号铺放基础板，釆用拉钢丝、目测等手段粗略控制基础板的标高、水平和纵、横向位置，使基础板尽量平整。基础板精调从第一烘缸处基础板开始进行。把标高基准点数值引人该基础板，其余基础板标高调整均要以它为

准，不再从标高基准点引取标高值。传动侧和操作侧基础板应同向同时进行精调。在操作侧基础板纵向中心线、安装辅助线上架设一至二台经纬仪，作各基础板纵向中心线的平行度调整。水准仪可架在楼板上，架设一次只测量6组基础板，最后一组基础板作为下一次架设水准仪测量的第一组和标高基准，这种方法可以减少水准仪本身精度误差对测量结果准确度的影响。控制基础板跨度水平度和基础板面纵向水平度，用水准仪测量基础板。基础板纵向位置测量时，不仅要保证相邻基础板间距离误差在允许范围内，还要每隔一定块数的基础板，再检测一次。

两侧基础板的平行误差为0.5mm，跨距误差为0.5mm，标高误差为0.2mm(传动侧不得低于操作侧)，两块基础板接合处高低差要控制在0.02mm以内，各基础板在安装各部立柱前水平度误差为0.05mm。

（4）基础板灌浆

表1 基础板精平后地脚螺栓的拧紧力矩

在基础板精调好后，根据表1的扭矩将地脚螺栓拧紧后，用无收缩水泥灌浆。纸机基础板属超长连续基础，因施工条件限制，采用分段浇注的方法施工。灌浆应当从一侧灌人，另一侧溢满出基础板，底部灌浆层一定要保证充实、无空隙。在灌浆后的二天内(或灌浆强度达到50%后)检查灌浆的密实程度：轻轻敲击基础板表面，听其发出的声音清脆与否来判定是否有空隙。当灌浆层达到设计强度后，应按规定的预紧力矩用扭力板手将每个地脚螺栓拧过一遍，紧固过程中辅以水平仪检测版面水平度，看是否有变化。

（5）结论

1、正确和高精度的安装基础板可以纠正造纸机制造的缺陷，将造纸机的振动降低到最小程度，降低由于造纸机振动对纸幅运行稳定性的影响。

2、以景兴公司各机台比较看：原来预留孔洞地脚螺栓的基础板安装方法已淘汰，以VOITH公司为代表的预埋钢板式基础板安装方法及以MESTO公司为代表的预埋地脚螺栓式基础板安装方法，是未来大型造纸机基础板安装方法的两大主流。随着造纸机向着大型化和高速化发展，基础板安装精度要求也在不断提高。

3、景兴公司在#12、#15纸机安装后续工段中，利用基础板安装完后模拟基础板方钢，固定样板用槽钢、工字钢等制作造纸机辅助设备的平台、走台、支架等，克服预埋地脚螺栓安装法辅助钢材用量大，材料浪费问题。
